Зарядная станция для вилочного погрузчика — это выделенная зона, где аккумулятор электропогрузчика заряжается от совместимого зарядного устройства. Полная установка включает зарядное устройство, электропитание, место для стоянки или обслуживания аккумуляторов и меры безопасности, соответствующие батарее и объекту.
Для руководителей складов и интеграторов автоматизации главный вопрос — как восполнить достаточно энергии за доступное время остановки. В этом руководстве сравниваются проводная зарядка, замена аккумулятора и беспроводная зарядка, рассматриваются требования к станции и выбор систем ONEPOINTECH с учётом батареи и сменного графика.
Планируете беспроводную зарядку? Запросите проверку совместимости для ваших погрузчиков. Укажите модель, напряжение и ёмкость батареи, количество машин и доступные интервалы зарядки.
Какой способ зарядки подходит вашему предприятию?
Выбирайте способ по совместимости с батареей, энергопотреблению и доступному времени остановок. Проводная зарядка может подходить для плановых перерывов или ночных стоянок. Замена батареи позволяет поддерживать работу, если ждать зарядки на машине невозможно. Беспроводную зарядку стоит оценить, когда погрузчики регулярно останавливаются в одних местах, а автоматизация сокращает ручные операции.
| Способ | Когда рассматривать | Что учесть |
|---|---|---|
| Проводная зарядка | К местам зарядки есть доступ, и оператор может подключить кабель | Работа с разъёмами, прокладка кабеля, совместимость и время зарядки |
| Замена аккумулятора | Совместимая запасная батарея позволяет работать во время зарядки основной | Запасные батареи, подъёмно-транспортные приспособления, хранение и обученный персонал |
| Беспроводная зарядка | Автоматические или управляемые оператором машины возвращаются в повторяемые позиции | Приёмник на каждой машине, места передатчиков, позиционирование и интеграция управления |
Промежуточная зарядка — это стратегия по времени, а не отдельная технология разъёма. Энергию пополняют во время перерывов и других остановок с помощью проводного или беспроводного устройства, разрешённого для батареи. Например, руководство EnerSys NexSys TPPL с Accelerated Throughput Package (ATP), PDF на английском описывает зарядку в перерывах и при смене персонала и требует для этой батареи зарядное устройство, одобренное EnerSys. Беспроводная система автоматизирует подключение; реализуемость графика по-прежнему определяется энергетическим балансом.

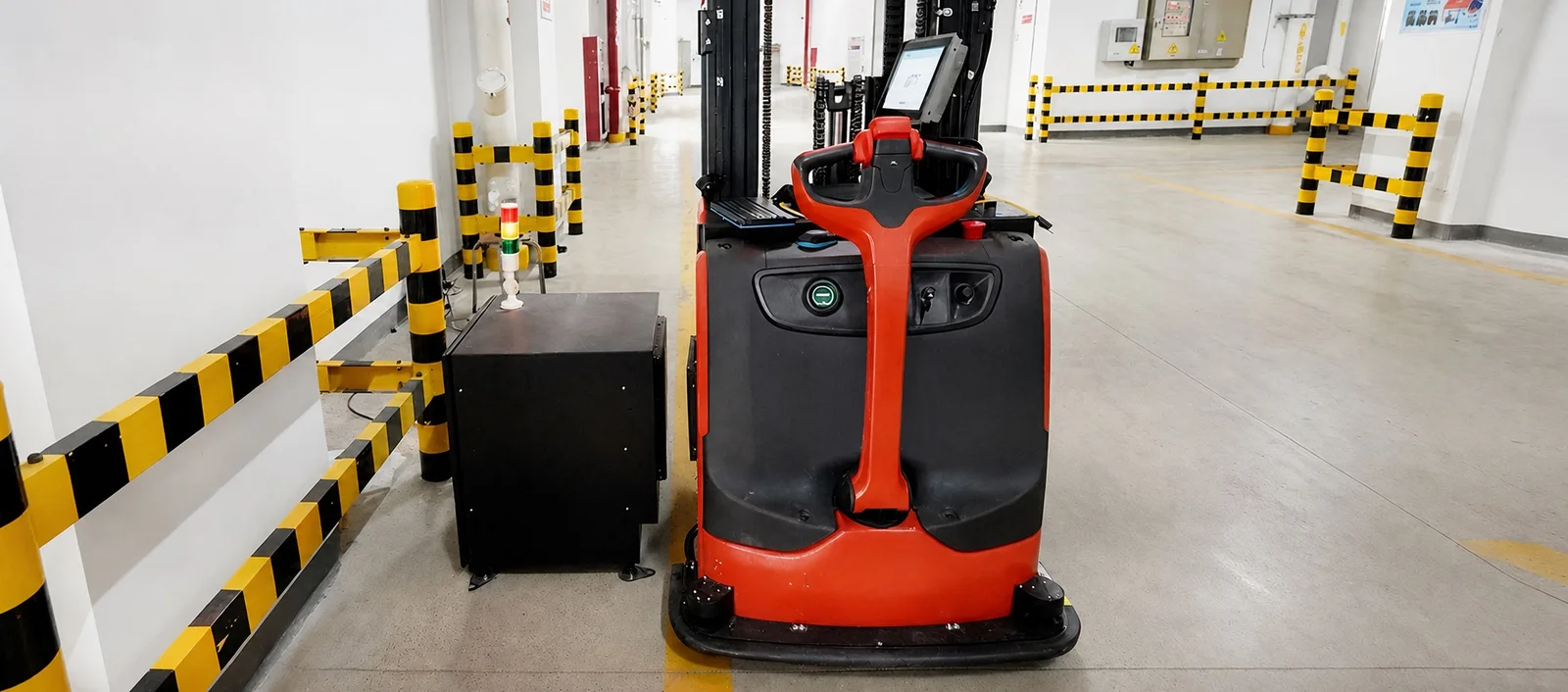

Какие требования предъявляются к зарядной станции?
Нужны совместимое зарядное устройство, достаточное электропитание, защищённое оборудование и планировка для безопасного движения машин. Дополнительные меры определяются химическим составом батареи и местными требованиями.
Выделенные зоны и вентиляция
Для рабочих мест в США OSHA 29 CFR 1910.178(g) требует выделенных зон зарядки аккумуляторов. В документе предусмотрены меры при разливе электролита, противопожарная защита, защита зарядных устройств от повреждения транспортом и вентиляция для рассеивания выделений газовыделяющих батарей. Также рассматриваются курение, источники воспламенения и положение машины при зарядке.
Выделенная зона не обязательно означает отдельное закрытое аккумуляторное помещение. Для свинцово-кислотных батарей газовыделение делает вентиляцию важной частью проекта. Переход на литиевую батарею меняет оценку, но сам по себе не позволяет отказаться от существующего помещения, вентиляции или противопожарных мер. Согласуйте установку с поставщиком батарей и местным уполномоченным органом.
Электропитание и размещение
- Доступная мощность: проверьте с проектировщиком входные требования зарядных устройств, число одновременно работающих станций, защиту цепей и мощность объекта.
- Движение: размещайте стоянки так, чтобы машины и оборудование не перекрывали доступ и рабочие маршруты.
- Защита оборудования: учитывайте столкновения, мусор, влагу и способы уборки.
- Доступ к батарее: обеспечьте место для необходимых операций и обслуживания выбранной системы.
Беспроводная площадка устраняет открытый зарядный разъём, но питающая проводка и подходящие корпуса всё равно нужны. Проверяйте степень защиты каждого компонента: герметичная катушка не делает всю систему пригодной для мойки струёй или эксплуатации на улице.
Как подобрать мощность зарядного устройства?
Подбирайте устройство по энергии, которую нужно восполнить, и доступному времени. Затем проверяйте весь диапазон зарядного напряжения батареи, допустимый ток, профиль зарядки и требования к связи. Класса погрузчика или номинального напряжения недостаточно.
Пример расчёта времени зарядки
Предположим, батарея 48 В, 400 А·ч заряжается с 20% до 80% уровня заряда:
- Приблизительная номинальная энергия: 48 × 400 ÷ 1 000 = 19,2 кВт·ч.
- Восполняемая энергия: 19,2 × 0,60 = 11,52 кВт·ч.
- При условной средней мощности 3 кВт на батарее: 11,52 ÷ 3 = 3,84 часа.
Это пример для планирования, а не гарантия времени зарядки. Реальное напряжение меняется в процессе; температура, снижение тока к концу заряда и ограничения батареи влияют на среднюю мощность. При расчёте от входной мощности AC учитывайте потери преобразования.
Максимальная мощность и максимальный ток — отдельные ограничения. При напряжении на клеммах 48 В ограничение тока 100 А даёт не более 4,8 кВт, даже если устройство рассчитано на мощность до 6 кВт. До оценки времени проверьте рабочую точку и зарядную кривую.
Достаточно ли коротких остановок?
При условной средней мощности 3 кВт на батарее остановка на 15 минут даёт 0,75 кВт·ч. Восемь остановок дают 6 кВт·ч. Если за рассматриваемый рабочий период машина потребляет больше, потребуются дополнительное время, более высокая совместимая мощность или другая энергетическая стратегия. Учитывайте пропущенные остановки и очереди при совместном использовании станции.
Для первоначальной оценки используйте калькулятор мощности промышленной беспроводной зарядки, а затем проверьте результат по измеренному потреблению. В руководстве по промежуточной зарядке рассматривается планирование для автоматизированного парка.

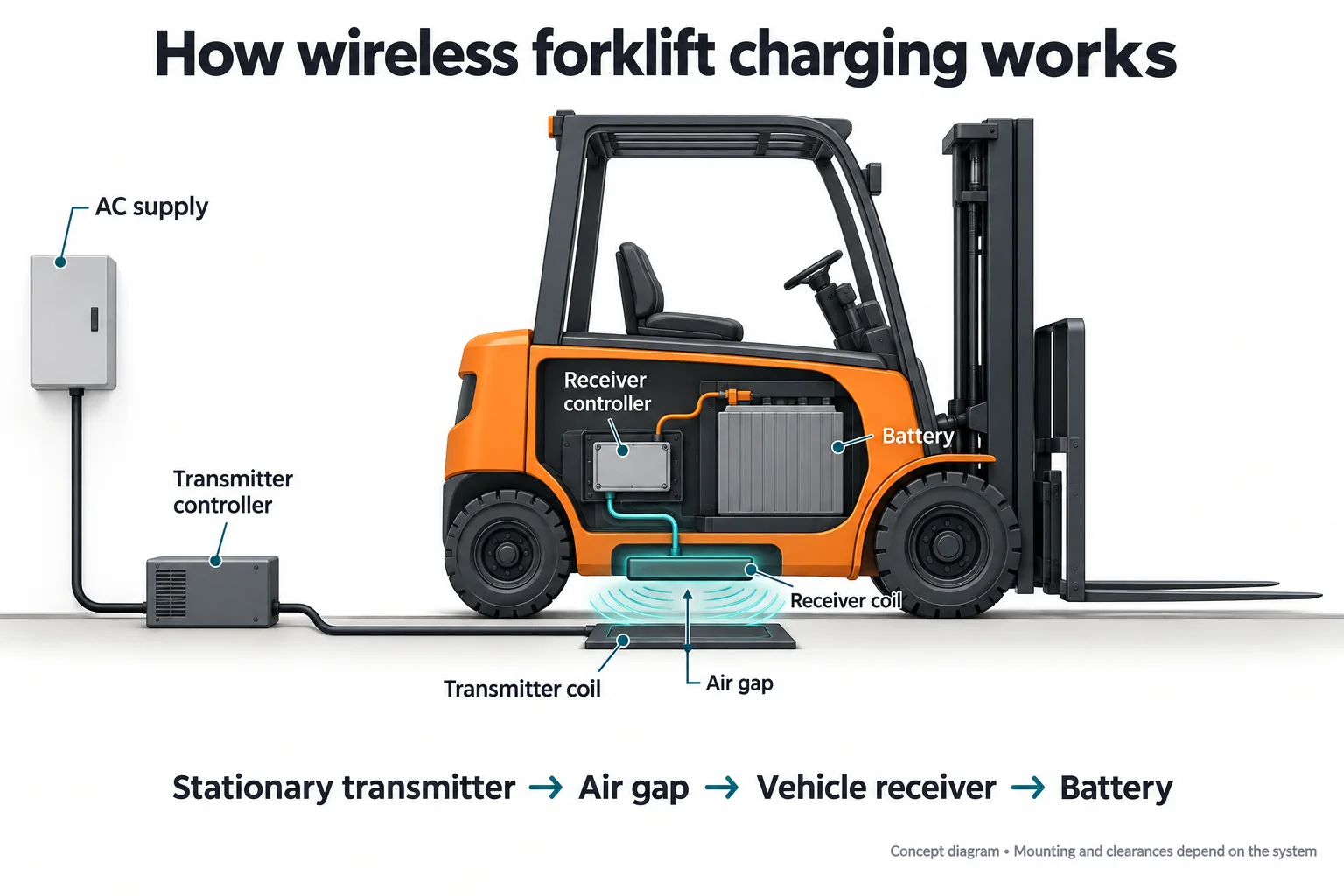

Как работает беспроводная зарядка погрузчика?
Энергия передаётся индуктивно между неподвижной передающей катушкой и приёмной катушкой на машине. Приёмник подаёт регулируемое питание постоянного тока на батарею. При совместимом управлении и правильном положении зарядка может начинаться без ручного подключения кабеля.
Интеграция включает контроллер и катушку передатчика, катушку и контроллер приёмника, подключение батареи и управление зарядкой. На реальной машине проверьте место установки, дорожный просвет под нагрузкой, расстояние между катушками и точность остановки. Наличие CAN или RS485 само по себе не подтверждает совместимость: должны соответствовать сообщения, блокировки и поведение системы управления батареей (BMS).
Беспроводная зарядка более уместна, если машины останавливаются в предсказуемых местах на достаточное время. Пилот на одном погрузчике позволяет проверить надёжность позиционирования, энергию за остановку и соответствие рабочему графику до масштабирования на парк.
Сравнение систем ONEPOINTECH
Ниже представлены варианты для совместимых проектов промышленного транспорта. Характеристики взяты из информации ONEPOINTECH; окончательный выбор требует проверки полного диапазона зарядки батареи и интеграции с машиной.
| Система | Максимальная выходная мощность | Выходное напряжение / максимальный ток | Указанное расстояние между катушками |
|---|---|---|---|
| LC180-A30 | 1,5 кВт | 18–60 В / 30 А | 10–30 мм; оптимально 20 мм |
| LS300-A60 | 3 кВт | 42–58 В / 60 А | 20–45 мм; оптимально 40 мм |
| LC600-A100 | 6 кВт | 15–60 В / 100 А | 20–60 мм |
LC180-A30 заявляет поддержку свинцово-кислотных и нескольких литиевых химических систем, включая LiFePO4. LS300-A60 указывает литиевые батареи, включая LiFePO4, и беспилотные погрузчики среди применений. LC600-A100 также указывает беспилотные погрузчики; подтвердите нужный профиль батареи для своей конфигурации.
Эти диапазоны выхода не подходят для непосредственной зарядки батареи с номинальным напряжением 80 В. Даже для номинальных 48 В проверьте требуемое конечное напряжение зарядки относительно максимума устройства. Для требований за пределами указанных диапазонов запросите оценку индивидуального решения.
До заказа запросите актуальный паспорт, инструкции по монтажу и документы о сертификации или соответствии конкретной модели для целевого рынка. Список стандартов на странице товара не заменяет проверку поставляемой конфигурации.
От чего зависят стоимость и окупаемость?
Сравнивайте полные затраты на установку и эксплуатацию за одинаковый период. В предложении следует отдельно указать передающие станции, приёмники для каждой машины, монтаж, электромонтаж, интеграцию связи и пусконаладку.
Для экономической оценки измерьте текущее время подключения или замены батарей, расходы на обслуживание разъёмов, запасные батареи и простои из-за зарядки. Сравните с затратами на оборудование, энергию и обслуживание предлагаемой системы. Учитывайте только экономию, подтверждённую рабочим планом или пилотом: беспроводная зарядка не гарантирует отказа от запасных батарей и простоев.
Получите конфигурацию под ваш погрузчик
Для проверки совместимости и подробного предложения отправьте ONEPOINTECH следующие сведения:
- Машины и парк: производитель, модель, количество, ручное или автоматическое управление.
- Батарея: химический состав, номинальное напряжение, ёмкость в А·ч или кВт·ч, весь диапазон зарядного напряжения и максимально допустимый ток.
- График: смены в сутки, измеренное потребление при наличии, длительность и места зарядных остановок.
- Интеграция: протокол BMS, место приёмника, дорожный просвет и точность остановки.
- Объект: страна, доступное электропитание, рабочая среда и требуемые документы.
Запросите предложение по беспроводной зарядке погрузчиков или отправьте паспорт батареи и сменный график на info@onepointech.com. Запросите предлагаемую систему, объём интеграции и критерии приёмки пилота, чтобы оценить следующий шаг применительно к вашей работе.
